Jak jsme stavěli 3D tiskárnu

S ing. Vichem jsme se v pátek a v sobotu 14. -15. listopadu 2014 zúčastnili semináře zaměřeného na sestavení a ovládání 3D tiskárny RebeliX (více na http://www.rebelix.cz). Seminář vedl přímo autor tohoto modelu tiskárny, ing. Martin Neruda, takže jsme měli veškeré informace od té nejpovolanější osoby.

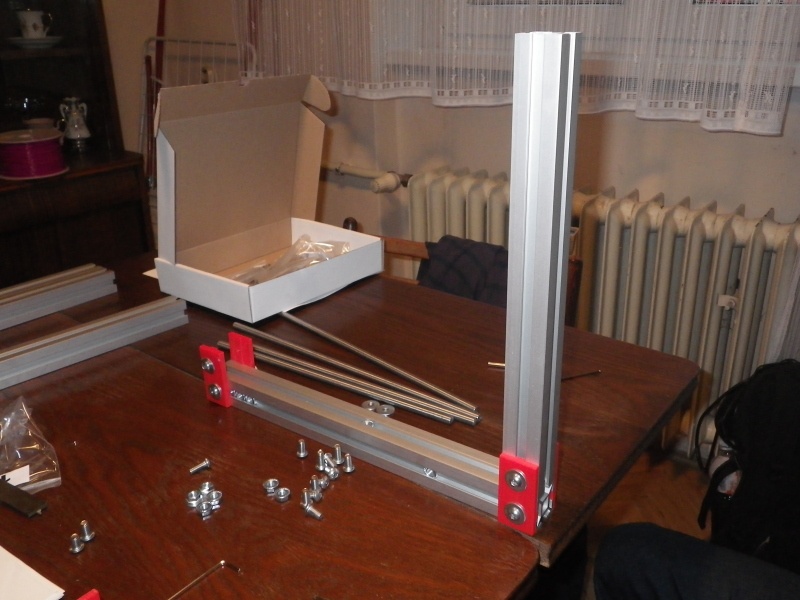

V rámci semináře jsme si tuto tiskárnu sestavili, oživli a seznámili se základy 3D tisku. A hotovou tiskárnu přivezli k nám na gymnázium, kde určitě poslouží nám i studentům. Několik fotografií ze stavby můžete vidět v příloze.

Tiskárna RebeliX patří mezi tiskárny vytvořené v rámci Open Source projektu RepRap, který začal přibližně před šesti lety na University of Bath, zakladatelem je dr. Adrian Bowyer. Open Source znamená, že si návod na stavbu můžete zdarma najít na internetu a pokud chcete, můžete ho i vylepšovat a měnit. Velkým propagátorem tohoto projektu u nás je ing. Josef Průša (http://josefprusa.cz). Tiskárny v tomto projektu vyvinuté se umí částečně sebereplikovat, tedy dokáží vytisknout součástky pro stavbu další tiskárny. Proto jsou tyto tiskárny i relativně cenově dostupné.



Parametry tiskárny RebeliX:

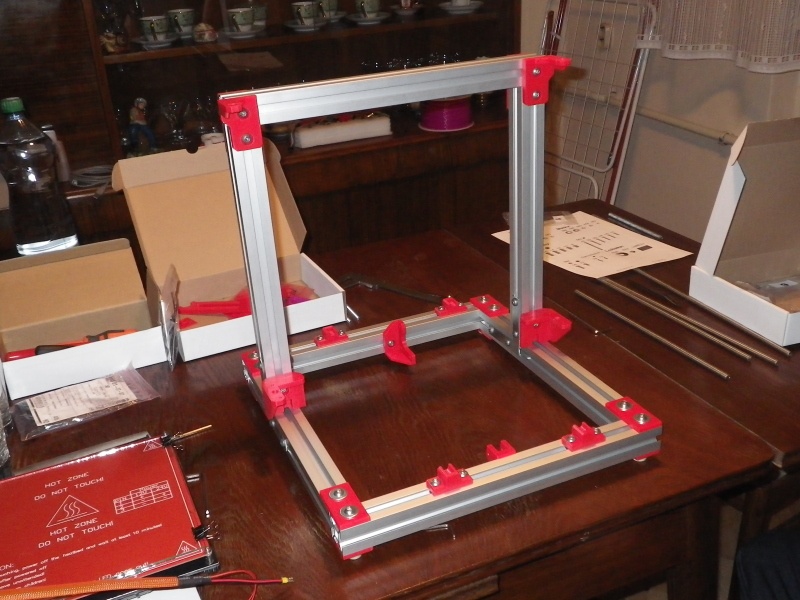

  • pevná konstrukce z hliníkových eloxovaných profilů
  • tisková plocha 200 × 200 mm, na výšku 190 mm
  • průměr trysky 0.4 mm pro 3/1.75 mm strunu – celokovová 3Dráty
  • tisk z nejpoužívanějších materiálů: ABS, PLA, XT a dalších materiálů
  • vyhřívaná podložka – nutnost pro tisk z ABS

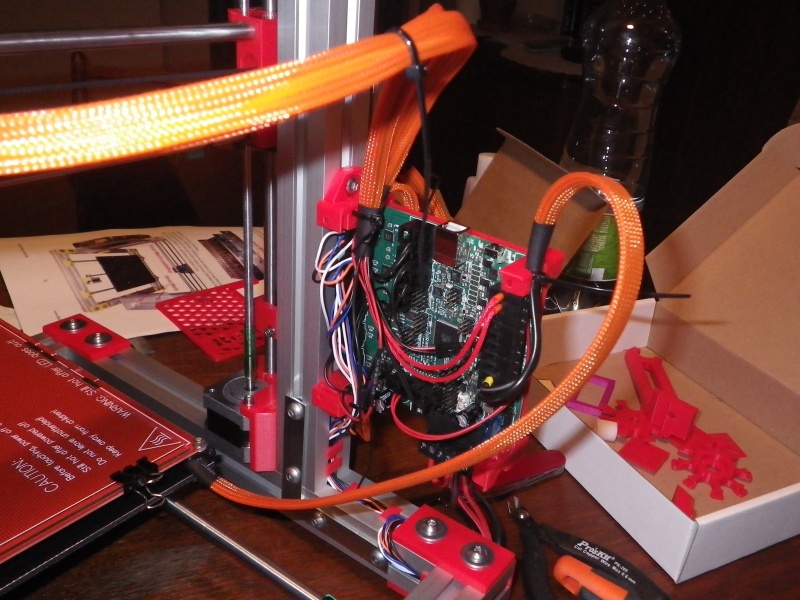

  • elektronika RAMBo (RepRap Arduino–compatible Mother Board)
  • motory Microcon SX17-1005 a SX17-1003
  • lineární ložiska LM8UU
  • řemeny a řemeničky GT2
  • zdroj průmyslový 12 V/240 W
  • nerezové tyče
